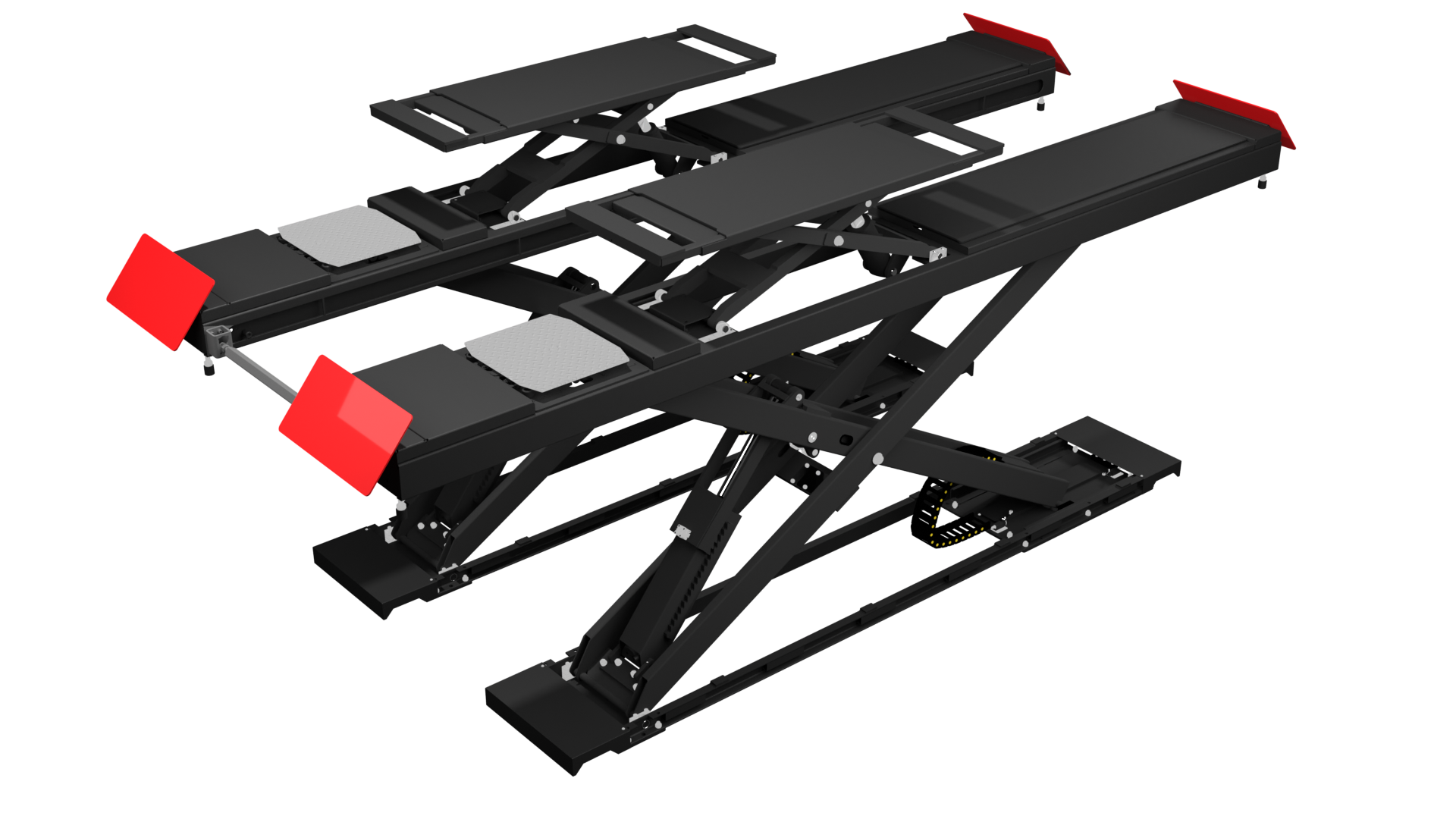

Pont grands ciseaux 5,0 T prise sous roues avec levage auxiliaire et plaques à jeux
Spécialement étudié pour les besoins spécifiques des centres de contrôle technique, le pont grands ciseaux GALAXIE551ECTV2 répond totalement aux contraintes et aux exigences de nos clients.
Avec une capacité de levage sous roues de 5,0 T et sa grande longueur des chemins de roulement de 5,10 m, ce pont prut recevoir la plupart des véhicules du marché, y compris les utilitaires et camping-cars.
Levage ultra-rapide au moyen de deux groupes hydrauliques travaillant en parallèle.
Options / Accessoires
- 2 plaques à jeux hydrauliques à 4 mouvements combinés et opposés
- Lampe torche LED sans fil pour plaques à jeux avec station de charge sur le pupitre de commande
- Barre ammovible de liaison entre les chemins pour plaques à jeux
- Plaque de réaligneùent arrière, longueur 2000 mm verrouillables du pupitre
- Kit d’éclairage à 4 barres LED, aimantées et orientables avec interrupteurs
Traverse de levage 3,0 T
Universelle et indispensable pour le levage des essieux. Cette traverse est idéale pour les opérations de changement de roues, réparation des freins, des amortisseurs et contrôle technique. Cette traverse convient pour les ponts 4 colonnes et grands ciseaux.
Plateaux pivotants pour contrôle de géométrie
Compatible avec les ponts grands ciseaux
Jeu de 2 rampes longues pour installation posée
Compatible avec le pont grands ciseaux GALAXIE551ECT
Traverse 2,0 T sans accroches latérales
Universelles et indispensables pour le levage des essieux. Cette traverse 2,0 T est destinée au support et au levage d'un essieu du véhicule lorsque celui-ci est sur un pont élévateur ou sur une fosse. Du fonctionnement hydropneumatique, elle dispose d'un arrêt mécanique et d'un dispotif de sécurité contre les surcharges. Cette traverse de levage est également équipée d'une commande de descente à deux mains de type "homme mort". Nos traverses sont livrés sans jeu d'accroches latérale, à commander séparement.
Traverse 2,6 T sans accroches latérales
Universelles et indispensables pour le levage des essieux. Cette traverse 2,0 T est destinée au support et au levage d'un essieu du véhicule lorsque celui-ci est sur un pont élévateur ou sur une fosse. Du fonctionnement hydropneumatique, elle dispose d'un arrêt mécanique et d'un dispotif de sécurité contre les surcharges. Cette traverse de levage est également équipée d'une commande de descente à deux mains de type "homme mort". Nos traverses sont livrés sans jeu d'accroches latérale, à commander séparement.
ENCASTRÉ DANS LE SOL :
Le pont affleure la surface du sol fini et permet la réception des véhicules à très faible garde au sol. La conception avec surface supérieure des chemins totalement plate , y compris l’auciliaire et les plaques à jeux , permet le roulage des véhicules sans effort, et sans marche à franchir, augmentant productivité et sécurité tout en laissant l’espace dans l’atelier agréablement dégagé.
Les dimensions ont été étudiées pour permettre au pont de s’installer dans un grand nombre de fosses préexistantes.
MONTÉE ET DESCENTE RAPIDE :
Grâce à sa double motorisation, ce pont positionne le véhicule à hauteur de travail en moins de 30 secondes. La descente en charge se fait tout aussi rapidement permettant ainsi à l’utilisateur de gagner du temps sur chaque contrôle effectué.
PLAQUES À JEUX :
Les plaques à jeux hydrauliques 4 mouvements intégrées sont placées juste devant l’auxiliaire permettant ainsi aux roues avant de se poser naturellement après levage en roues pendantes, sans avoir à repositionner le véhicule (gain de temps et d’effort). Un revêtement en tôle larmée garantit l’effet d’anti-glissement.
PLAQUES DE RÉALIGNEMENT :
Plaques de réalignement arrière, avec verrouillage / déverrouillage télécommandé.
L’opérateur débloque les plaques à partir du pupitre de commande permettant de libérer
les contraintes du train arrière, pour faciliter l’appréciation de l’état des liaisons au sol.
Taille (en mm) :
Colis 1 : 5420 x 700 x 830 mm
Colis 2 : 1300 x 700 x 560 mm
Poids (en kg):
Colis 1 : 2800 kg
Colis 2 : 170 kg

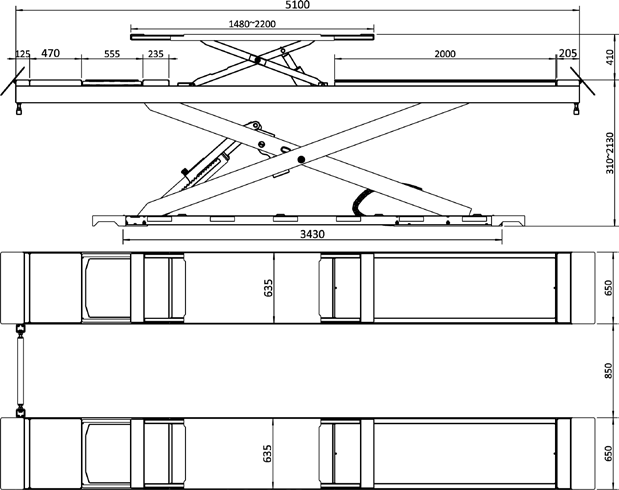

| CARACTÉRISTIQUES GÉNÉRALES | GALAXIE551ECTV2 |
|---|---|
| Capacité de levage principal | 5,0 t |
| Capacité de levage auxiliaire | 4,0 t |
| Longueur des chemins de roulement | 5100 mm |
| Temps de montée / descente – levage principal | 30 sec. / 30 sec. |
| Temps de montée / descente – levage auxiliaire | 10 sec. / 20 sec. |
| Longueur des plateaux – levage auxiliaire | 1480 x 2200 mm |
| Pression hydraulique | 250 bars |
| Alimentation pneumatique | 6 – 8 bars |
| Alimentation électrique – puissance moteurs | 400 V / 3 ph / 50 Hz / 32 A / 2 x 3,5 kW |
| Poids net | 3050 kg |
