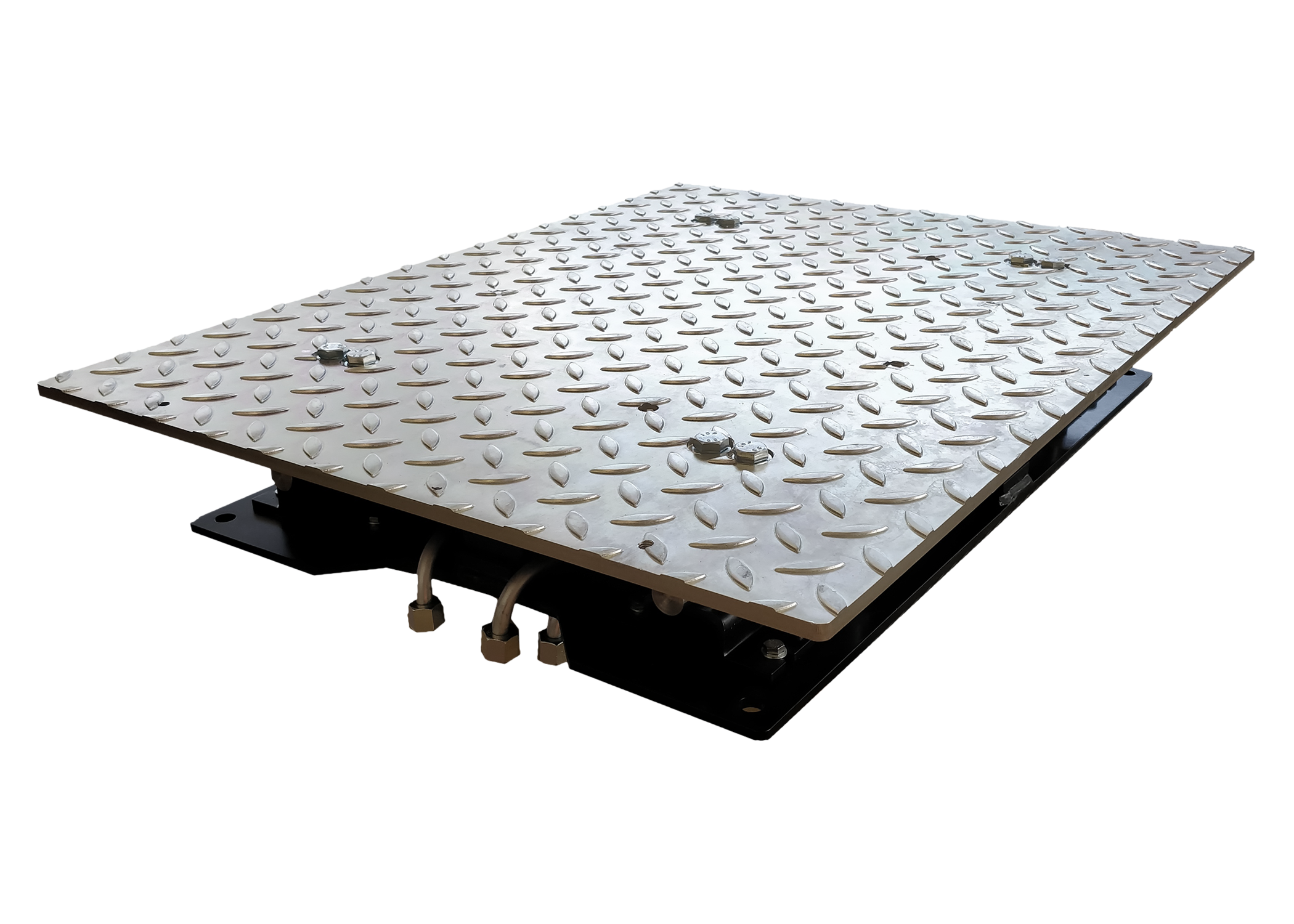

Plaque à jeux VL – posé au sol
Les plaques à jeux VL permettent d’excercer des sollicitations mécaniques au niveau de la roue pour vérifier les différents éléments de la direction et les fuites de liquide.
Le déplacement de la plaque est piloté en mouvements transversaux, longitudinaux et diagonaux par une torche de commande filaire équipée d’une lampe LED.
Options / Accessoires
Rampes d’accès
Le boîtier de commande est équipé d’un automate programmable permettant de :
– gérer des mouvements en opposition et en accompagnement (déplacement dans le même sens)
– gérer automatiquement les mouvements alternatifs
– gérer les mouvements alternatifs en automatique
– recentrer les plaques à débattement
Le déplacement de la plaque est piloté en mouvements transversaux, longitudinaux et diagonaux par une torche de commande filaire équipée d’une lampe LED. Mouvement dans les 4 directions et 8 sens
La forme des plaques fournit une meilleure tenue des roues. Un traitement de surface des pièces métalliques par cataphorèse protège les plaques de la corrosion.
Les plaques peuvent être installées en encastrement avec génie civil ou posées à même le sol (rampes d’accès fournis). Elles fonctionnent indépendamment les unes des autres.
Taille (en mm) :
Colis 1 : 1200 x 800 x 700 mm
Poids (en kg):
Colis 1 : 220 kg
| CARACTÉRISTIQUES GÉNÉRALES | 56110-A |
|---|---|
| Installation | posée |
| Charge à l’essieu | 3 000 kg |
| Dimension utile par plaque | 630 x 240 mm |
| Dimension hors-tout | 750 x 550 x 27 mm |
| Course transversale | 80 mm |
| Course longitudinale | 80 mm |
| Force de poussée | 1 060 daN |
| Pression d’utilisation | 150 bars |
| Puissance moteur | 2,2 kW |
